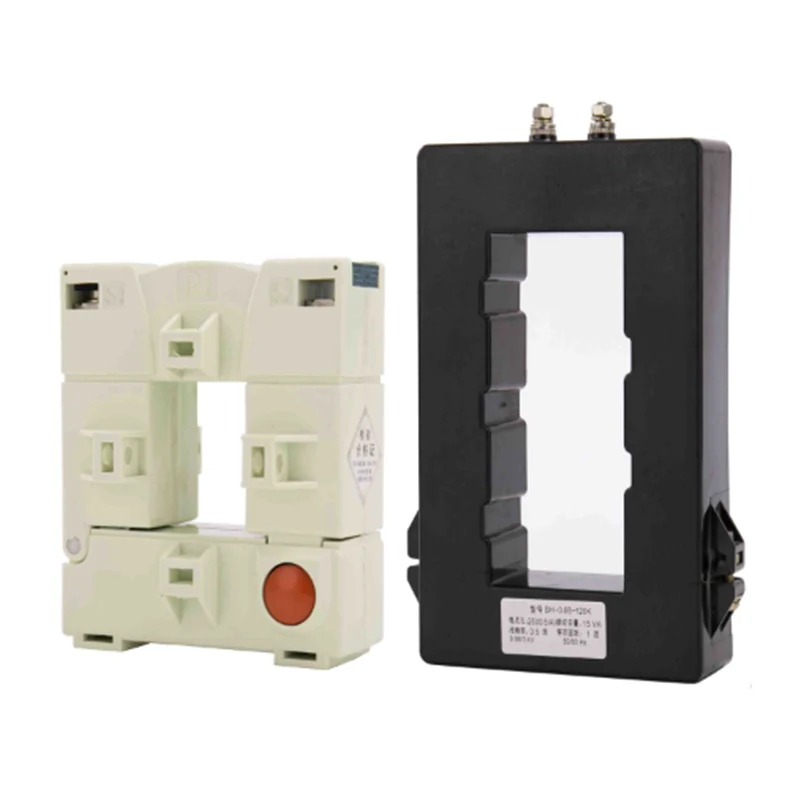

BH- 0,66 serie K huidige transformatoren

De BH-0,66-serie K Current Transformers is het split-core type CT. Voornamelijk gebruikt voor kabel- of bus-bar-applicaties en voor het huidige meten en bewaken. Met het split -kernontwerp kan het worden geopend, geïnstalleerd en gesloten zonder het circuit los te koppelen waaraan het is bevestigd. OPMERKING: Houd er rekening mee dat open-circuited secundaire wikkeling strikt verboden is tijdens de CT-installatie, om schade aan de CT en persoonlijk letsel en ongevallen te voorkomen.

Stuur onderzoek

Productomschrijving

BH- 0,66-serie K huidige transformatoren open type stroomtransformator, en wordt voornamelijk gebruikt in kabel- of busbalk door, gebruikt als de meting en monitoring van stroom en geassembleerd in een situatie van voeding.

Opmerking: de assemblage van de huidige transformator, het verbiedt de twee open, om schade aan de huidige transformator te voorkomen en apparatuur of persoonlijk letselongeval te voorkomen.

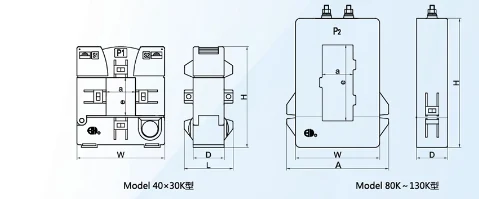

Specificaties en dimensies

Model	Overzichtsdimensie (mm)						Vensterdimensie (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

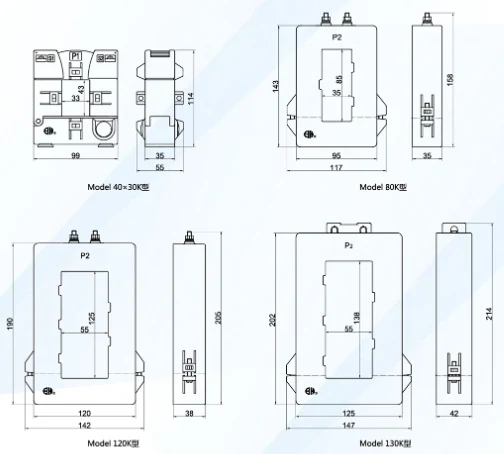

Diagram

Technische parameters

Model		40x30k	80K	120k	130k
Nauwkeurigheidsklasse		0,5 1	0,5 1 2	0,5 1	0,5 1
Primaire stroom/secundair Huidige (a)		(VA) Beoordeling van last (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Diafragma selectie

Sectie (M㎡) Aantal kerndraden		16	25	35	50	70	95	120	150	185	240
1core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
