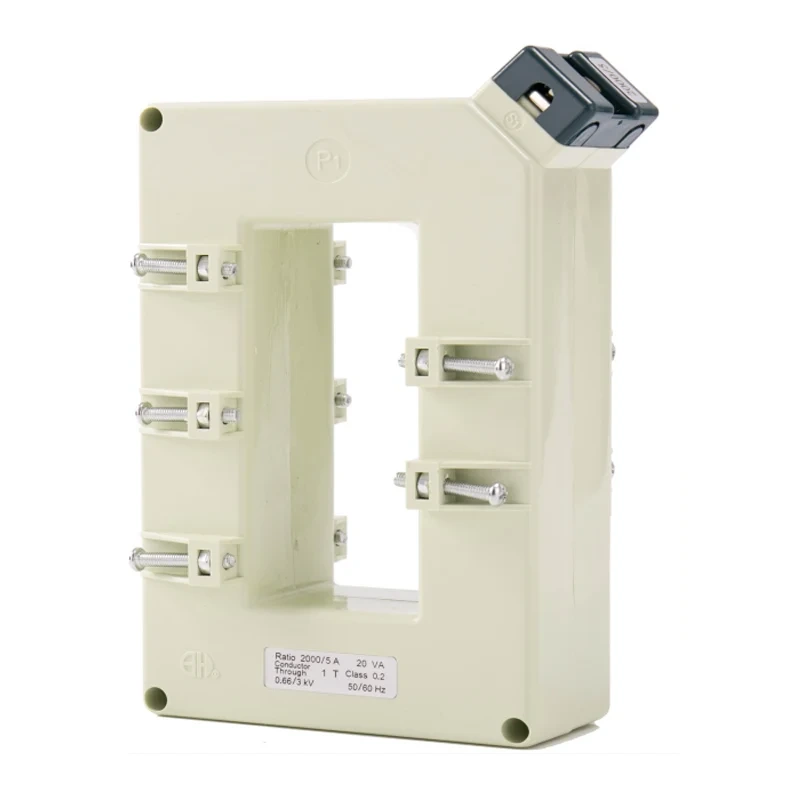

De BH-0.66-serie ⅱ stroomtransformatoren zijn ontworpen om hoge stromen nauwkeurig te meten en om te zetten in gestandaardiseerde waarden voor monitoring- en controledoeleinden. Met geavanceerde technologie en precisie -engineering bieden deze huidige transformatoren betrouwbare prestaties en duurzaamheid in verschillende industriële toepassingen.
. Hoge nauwkeurigheid: de BH-0.66-serie ⅱ Huidige transformatoren bieden precieze metingen met een hoog niveau van nauwkeurigheid.
. Brede toepassing: geschikt voor gebruik in een breed scala van industriële omgevingen, waaronder stroomverdeling, energiebeheer en monitoring van apparatuur.
. Eenvoudige installatie: ontworpen voor eenvoudige installatie en integratie in bestaande systemen, waardoor downtime en onderhoudskosten worden verlaagd.
. Robuuste constructie: gebouwd om harde bedrijfsomstandigheden te weerstaan en de betrouwbaarheid op lange termijn te garanderen.
. Naleving: voldoet aan internationale normen voor kwaliteit en veiligheid, waardoor de naleving van de industriële voorschriften wordt gewaarborgd.
Rechthoekig (horizontaal) venster om meerdere busbalken en kabels te passen. Voornamelijk gebruikt voor instrumentatie en meting, gevuld met epoxyhars in de behuizing. Heeft veertien maten met een breed verhoudingsbereik. Window dimensies kunnen worden aangepast om verschillende klant te vervullen
vereisten.

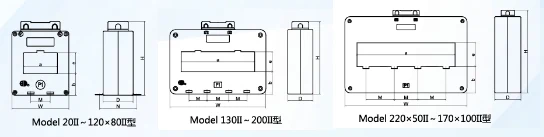

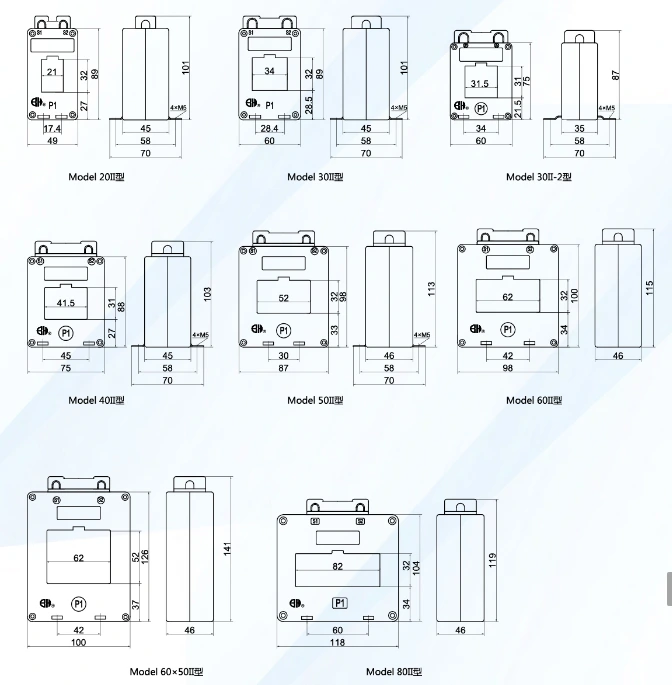

| Model | Cutline Dimension (mm) | Wndow dimersie (mm) | ALTAPICATION DIMENSIE (MM) | Instalatiemethode | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | AE | ||
| 30II-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | AE | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | AE | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | AE | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | E F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | E F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | E F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | E F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | E F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | E F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | E F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | E F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | E F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | E F | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | E F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Model | 20ii | 30ii | 30II-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| Max Bushar -maat/Aantal | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Nauwkeurigheidsklasse | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Primaire stroom/secundair Huidige (a) |
Rated Burden (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
