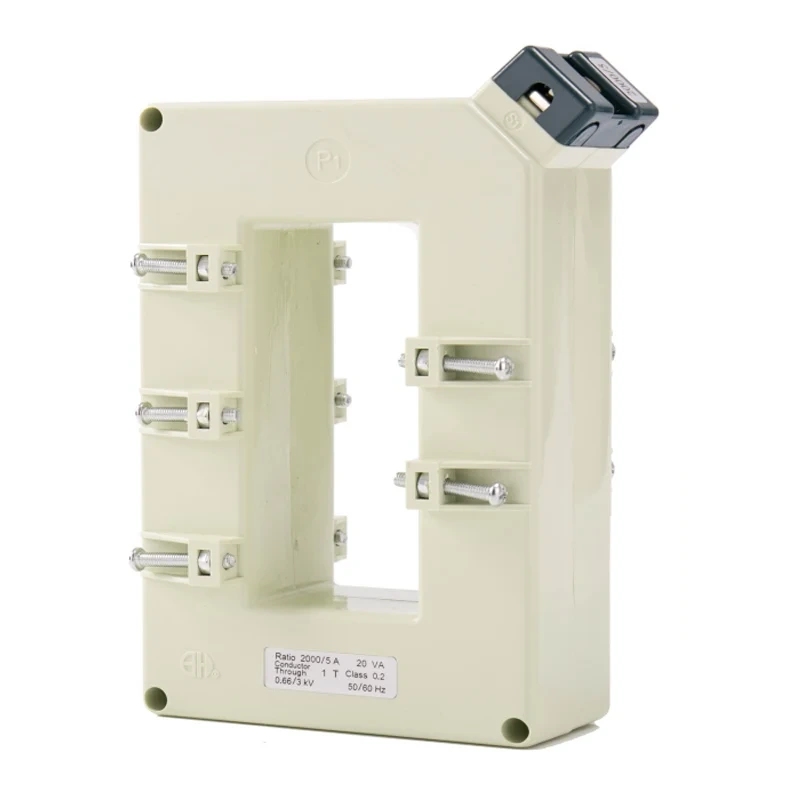

De BH-0.66-serie G Current Transformers zijn ontworpen om te voldoen aan de veeleisende vereisten van moderne elektrische systemen en bieden een hoge nauwkeurigheid, betrouwbaarheid en duurzaamheid. Deze transformatoren worden veel gebruikt in energiemeting, bescherming en controletoepassingen in verschillende industrieën.
Hoge precisiemeting:
De BH-0.66-serie G-huidige transformatoren bieden een uitzonderlijke nauwkeurigheid, waardoor de betrouwbare meting van de stroom in zowel lage als krachtige systemen wordt gewaarborgd.
Compact en robuust ontwerp:
Met een compact en lichtgewicht ontwerp zijn deze transformatoren eenvoudig te installeren en te integreren in bestaande systemen. De robuuste constructie zorgt voor langetermijnprestaties, zelfs in uitdagende omgevingen.
Breed stroombereik:
De serie ondersteunt een breed scala aan primaire stromingen, waardoor het geschikt is voor diverse toepassingen, van residentiële tot industriële omgevingen.
Veiligheid en naleving:
In compliant met internationale normen zijn de BH-0.66-serie G huidige transformatoren ontworpen met veiligheid in gedachten, waardoor betrouwbare werking en bescherming tegen elektrische fouten wordt gewaarborgd.
Veelzijdige toepassingen:
Ideaal voor gebruik in energiemeting, stroommonitoring en beschermingsrelais, deze transformatoren zijn veelzijdig en aanpasbaar aan verschillende elektrische systemen.
• Nominale spanning: 0,66 kV
• Frequentie: 50/60 Hz
• Nauwkeurigheidsklasse: 0,2, 0,5, 1,0
• Primaire stroombereik: tot 5000a
• Secundaire stroom: 1A of 5A
• Insulatieklasse: Klasse A of Klasse B
• Montageopties: DIN-rail-, paneel- of doorgaande gatbevestiging
Toepassingen:
• Systemen voor energiemeting en facturering
• Monitoring van voedingskwaliteit
• Beschermings- en besturingssystemen
• Industriële automatisering

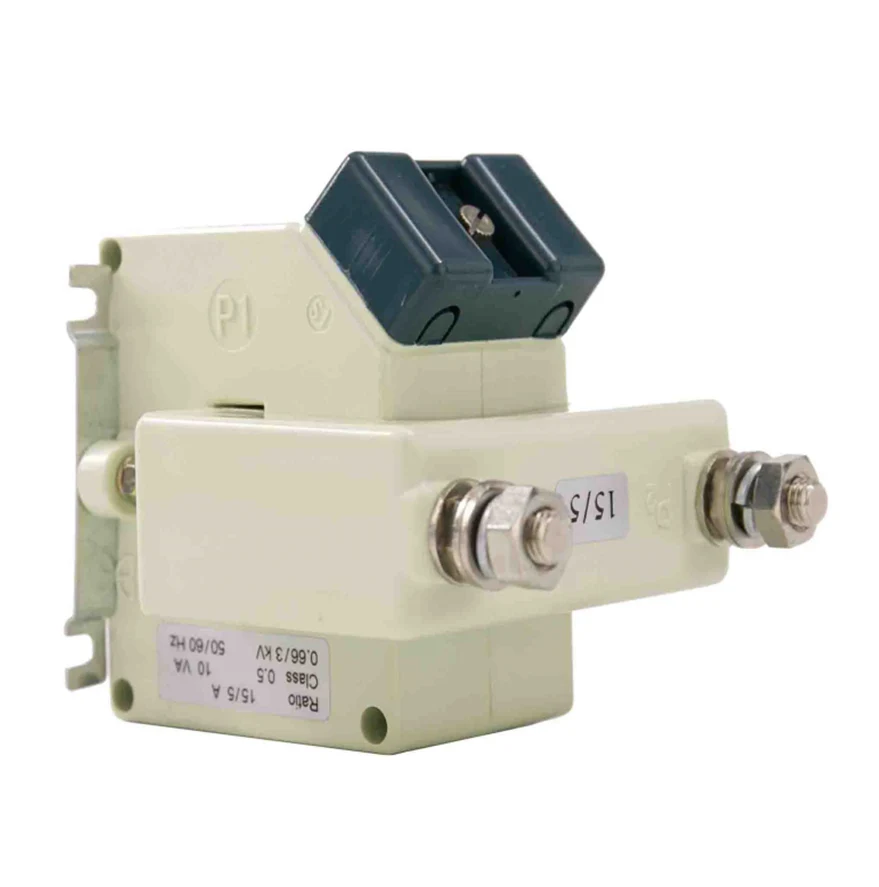

Draadverbindingstype. Herhaaldelijk gebruikt voor instrumentatie en metrering van de huidige minder dan 400AMPS. Hoge nauwkeurigheidsklasse en grote lasten, geen behoefte aan multiplecabil Cros Sing.

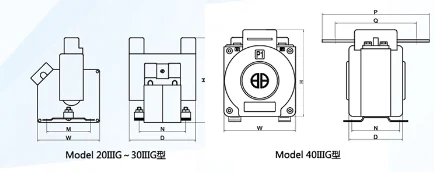

| Model | Overzichtsdimensie (mm) | Irstalational Dimersion (mm) | Dimersie winnen (mm) | Installatiemethode | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 Counn | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100a | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250A | 175 | 140 | Φ10 | L | ||||||
| 300A | 180 | 145 | Φ13 | L | ||||||
| 400A | 190 | 150 | Φ13 | L | ||||||
| Model | 20 Counn | 30iiig | 40iiig | |
| Nauwkeurigheidsklasse | 0,5 1 | 0,2 0,5 | 02 0,5 | |
| Primaire stroom/secundair Huidige (a) |
Rated Burden (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
