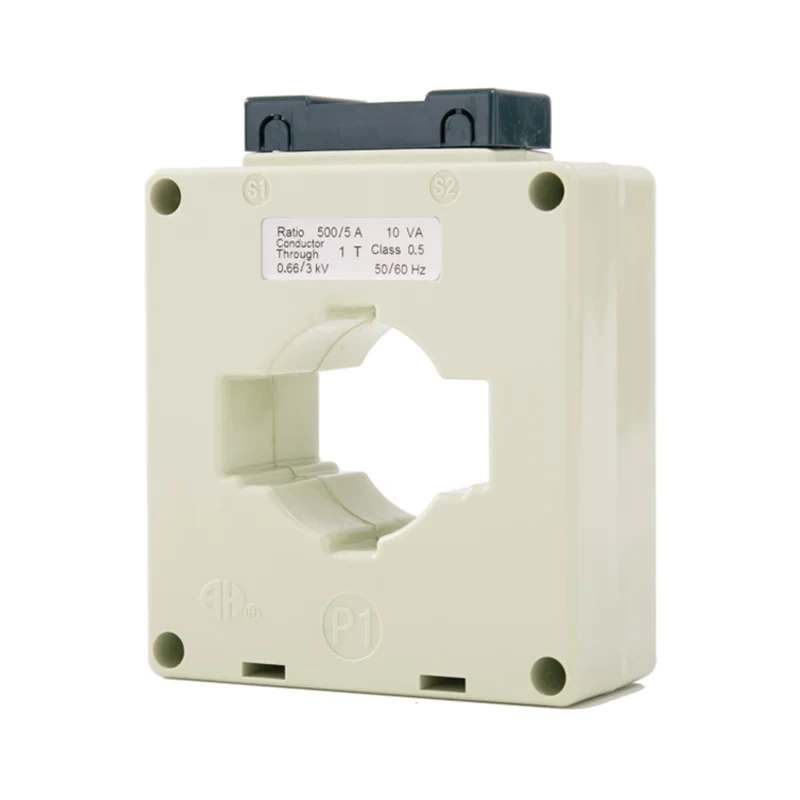

De BH-0.66-serie I huidige transformatoren zijn precisie-instrumenten die zijn ontworpen voor nauwkeurige meting en monitoring van elektrische stromen in verschillende industriële toepassingen. Deze huidige transformatoren zijn gebouwd met materialen van hoge kwaliteit en geavanceerde technologie om betrouwbare prestaties en duurzaamheid op lange termijn te garanderen.
. Hoge nauwkeurigheid: de BH-0.66-serie I huidige transformatoren bieden een hoge nauwkeurigheid in de huidige meting, waardoor ze geschikt zijn voor kritieke toepassingen waar precisie essentieel is.
. Brede applicatiebereik: deze huidige transformatoren kunnen worden gebruikt in een breed scala van industriële omgevingen, waaronder stroomverdeling, energiebeheer en monitoring van apparatuur.
. Compact ontwerp: het compacte ontwerp van de BH-0.66-serie I huidige transformatoren zorgt voor eenvoudige installatie in krappe ruimtes zonder de prestaties in gevaar te brengen.
. Robuuste constructie: gebouwd om harde bedrijfsomstandigheden te weerstaan, deze huidige transformatoren zijn duurzaam en betrouwbaar, zelfs in uitdagende omgevingen.
. Eenvoudige integratie: de BH-0.66-serie I Current Transformers zijn ontworpen voor eenvoudige integratie in bestaande elektrische systemen, waardoor ze ideaal zijn voor het achterafgaan of upgraden van projecten.
Rechthoekige vorm met een getrapte venster aan de busbalk en een enkele of multicables. Main -applicaties zijn meting en instrumentatie, gevuld met epoxyhars in de behuizing. Full, complete ratio -reeks met zes maten voor meer toepassingskeuzes. Met zijn verbeterde lastenfunctie zijn 30x30 -geïseiseerde lasten 2 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 tot 10 veren.
|
Model |

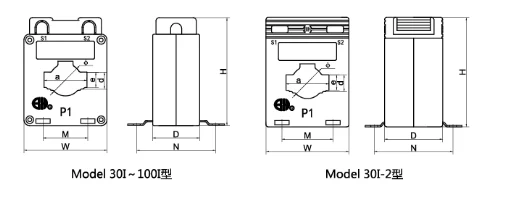

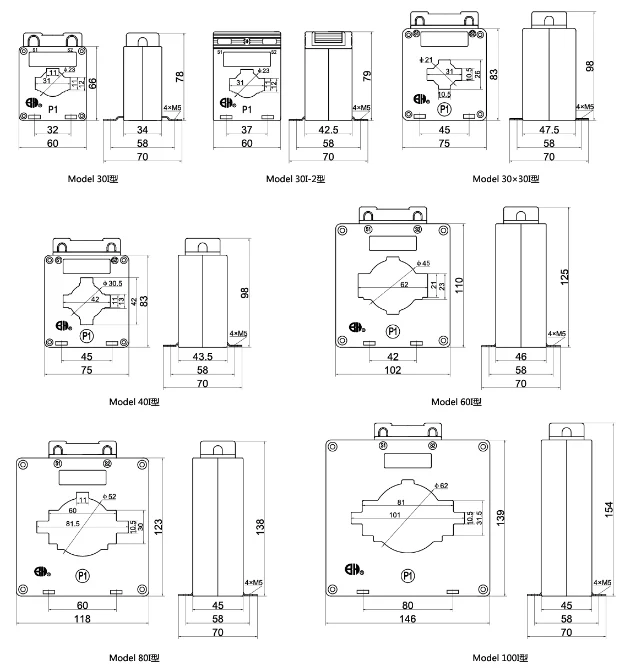

Overzichtsdimensie (mm) | Vensterdimensie (mm) | Installatiedimensie (mm) | Installatiemethode | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A ZIJN | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Model | 30i | 30x30i | 40i | 60i | 80i | 100i | 30-2 | |
| Kabeldiameter | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max Bushar -maat/Aantal | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Nauwkeurigheidsklasse | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2S 0,5 1 | |
| Primaire stroom/secundair Huidige (a) |
Rated Burden (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
