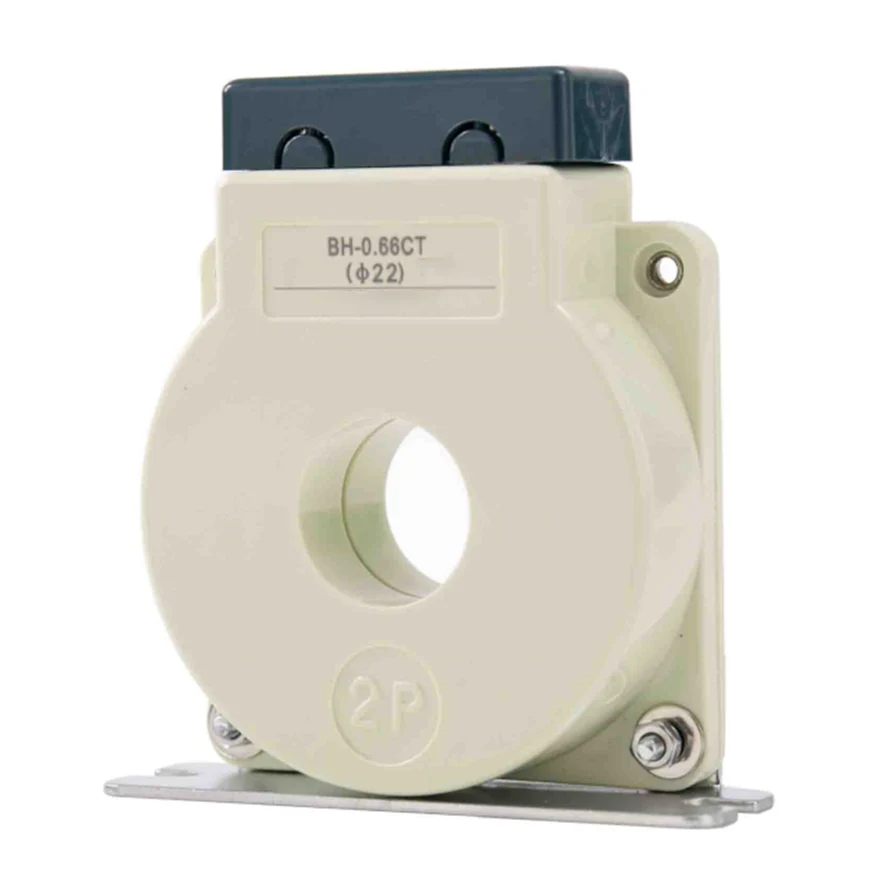

De BH-0.66-serie V-huidige transformatoren zijn ontworpen voor precieze stroommeting en monitoring in elektrische systemen met laagspanning. Deze transformatoren worden veel gebruikt in energiebeheer, stroomverdeling en industriële toepassingen, waardoor betrouwbare en nauwkeurige prestaties worden gewaarborgd.
. Hoge nauwkeurigheid: de BH-0.66 Series V biedt een uitzonderlijke meetnauwkeurigheid, die voldoen aan internationale normen voor huidige transformatoren.
. Compact ontwerp: de compacte en lichtgewicht constructie zorgt voor eenvoudige installatie in beperkte ruimtes.
. Brede stroombereik: geschikt voor een breed scala aan huidige metingen, waardoor het veelzijdig is voor verschillende toepassingen.
. Duurzame constructie: gebouwd met materialen van hoge kwaliteit, wat zorgt voor betrouwbaarheid op lange termijn en weerstand tegen omgevingsfactoren.
. Naleving van veiligheid: voldoet aan relevante veiligheids- en prestatienormen, waardoor gemoedsrust wordt geboden in kritieke toepassingen.
• Energiebeheersystemen
• Power Distribution Networks
• Industriële automatisering
• Systemen voor hernieuwbare energiebronnen
Technische specificaties:
• Nominale spanning: 0,66 kV
• Frequentie: 50/60 Hz
• Nauwkeurigheidsklasse: 0,5, 1.0
• Isolatieniveau: 3 kV
• Bedrijfstemperatuur: -25 ° C tot +70 ° C
Ronde venster, met venster zes van φ15 totφ130.fitssingle en meerdere kabels. Herhaaldelijk gebruikt voor instrumentatie en meting.flame vertraging pc -behuizing. Multiple keuzes van externaldesign om te voldoen aan speciale speciale vereisten.

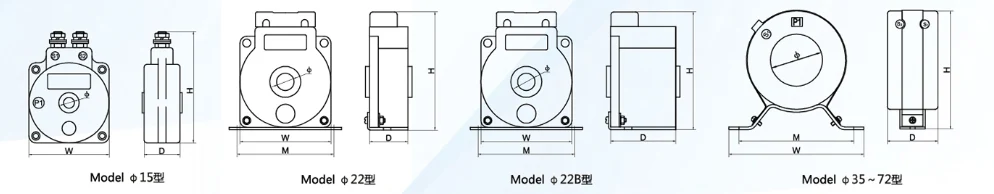

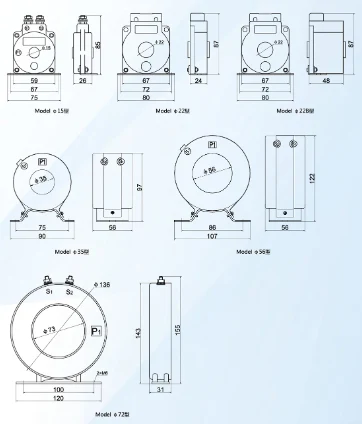

| Model | Overzichtsdimensie (mm) | Vensterdimensie (mm) | ALTAPICATION DIMENSIE (MM) | Installatiemethode | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Model | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Kabeldiameter | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Nauwkeurigheidsklasse | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
| Primaire stroom/secundair Huidige (a) |
Rated Burden (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
